4、SCR串聯逆變器的工作原理

4.1、串聯逆變電路結構

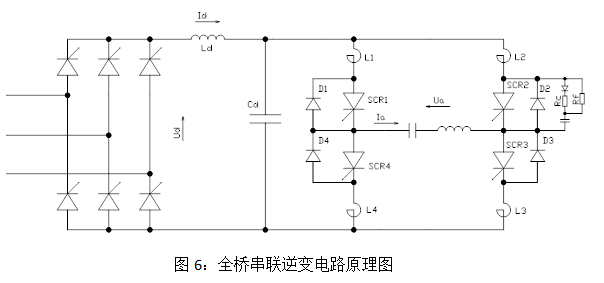

串聯逆變電路的全橋電路結構如圖6：

串聯逆變電路中主要元件的電氣特性與并聯逆變電路成鏡像關系，分述如下：

濾波電容Cd：

濾波電容Cd在電路中的功能是保證直流電源的電壓穩定，以便向逆變橋提供恒定的輸入電壓。在串聯逆變電路中，直流環節仍然保流了濾波電感Ld，但它的作用已變為改善輸入電流波形，減小輸入電流諧波，而與逆變橋的工作無關。

換流電感L1～L4：

換流電感L1～L4的作用與并聯逆變電路相同，仍然是限制元件導通時的電流上升率和電壓上升率。

負載電路：

負載電路經電容串聯補償后，振蕩電流波形為正弦波，補償電容的電壓波形也是正弦波，（負載）電感上的電壓由是振蕩電流的感抗壓降與輸入方波電壓的串聯合成電壓。

反向二極管D1～D4：

在串聯逆變電路的負載中，振蕩電流反向時，反向二極管D1～D4提供振蕩電流的續流通路。
